皮帶輸送機中帶式輸送機的組成

作者：發布時間：2021-12-09 14:54:22點擊：247953

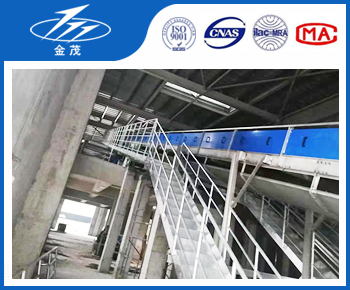

帶式輸送機是由撓性輸送帶作為物料承載件和牽引件來輸送物料的運輸機構的一種型式。它用一根閉合環形輸送帶作牽引及承載構件,將其繞過并張緊于前、后兩滾筒上,依靠輸送帶與驅動滾筒間的摩擦力使輸送帶產生連續運動,依靠輸送帶與物料間的摩擦力使物料隨輸送帶一起運行,從而完成輸送物料的任務。主要組成部件有張緊滾筒、張緊裝置、裝料漏斗、改向滾筒、支撐托輥、封閉環形帶、卸載裝置、驅動滾筒及驅動裝置等。

在帶式輸送機中,輸送帶既是承載件又是牽引件,它主要用來承放物料和傳遞牽引力。它是帶式輸送機中成本高(約占輸送機造價的40%),又最易磨損的部件。因此,對所選輸送帶要求強度高、延伸率小、撓性好、本身重量輕、吸水性小、耐磨、耐腐蝕,同時還必須滿足食品衛生要求。

常用的輸送帶有:橡膠帶、各種纖維編織帶、塑料帶、錦綸帶、強力錦綸帶、板式帶、鋼帶和鋼絲網帶等,其中用得最多的是普通型橡膠帶。各種輸送帶的品種及規格可查閱為機械設計手冊。
